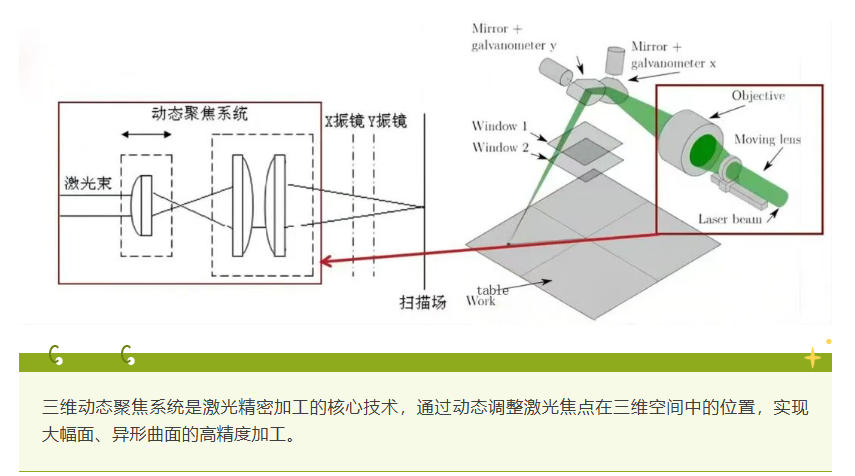

三维动态聚焦系统是激光精密加工的核心技术，通过动态调整激光焦点在三维空间中的位置，实现大幅面、异形曲面的高精度加工。
一

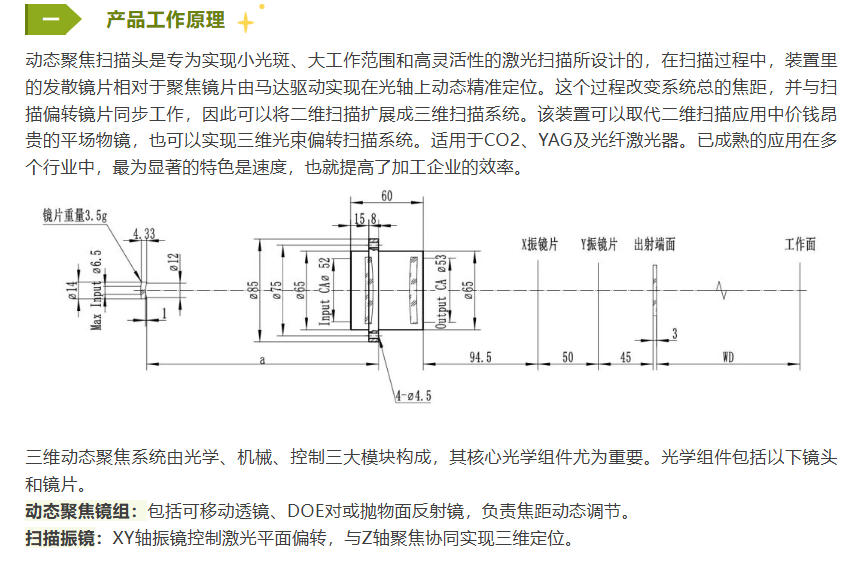

产品工作原理
动态聚焦扫描头是专为实现小光斑、大工作范围和高灵活性的激光扫描所设计的，在扫描过程中，装置里的发散镜片相对于聚焦镜片由马达驱动实现在光轴上动态精准定位。这个过程改变系统总的焦距，并与扫描偏转镜片同步工作，因此可以将二维扫描扩展成三维扫描系统。该装置可以取代二维扫描应用中价钱昂贵的平场物镜，也可以实现三维光束偏转扫描系统。适用于CO2、YAG及光纤激光器。已成熟的应用在多个行业中，最为显著的特色是速度，也就提高了加工企业的效率。
三维动态聚焦系统由光学、机械、控制三大模块构成，其核心光学组件尤为重要。光学组件包括以下镜头和镜片。
动态聚焦镜组：包括可移动透镜、DOE对或抛物面反射镜，负责焦距动态调节。
扫描振镜：XY轴振镜控制激光平面偏转，与Z轴聚焦协同实现三维定位。
二

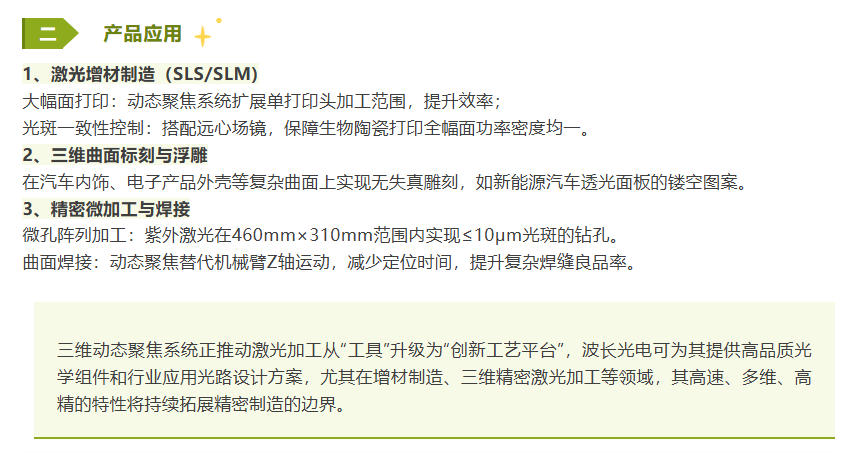

产品应用
1、激光增材制造（SLS/SLM)
大幅面打印：动态聚焦系统扩展单打印头加工范围，提升效率；
光斑一致性控制：搭配远心场镜，保障生物陶瓷打印全幅面功率密度均一。
2、三维曲面标刻与浮雕
在汽车内饰、电子产品外壳等复杂曲面上实现无失真雕刻，如新能源汽车透光面板的镂空图案。
3、精密微加工与焊接
微孔阵列加工：紫外激光在460mm×310mm范围内实现≤10μm光斑的钻孔。
曲面焊接：动态聚焦替代机械臂Z轴运动，减少定位时间，提升复杂焊缝良品率。
三维动态聚焦系统正推动激光加工从“工具”升级为“创新工艺平台”，波长光电可为其提供高品质光学组件和行业应用光路设计方案，尤其在增材制造、三维精密激光加工等领域，其高速、多维、高精的特性将持续拓展精密制造的边界。

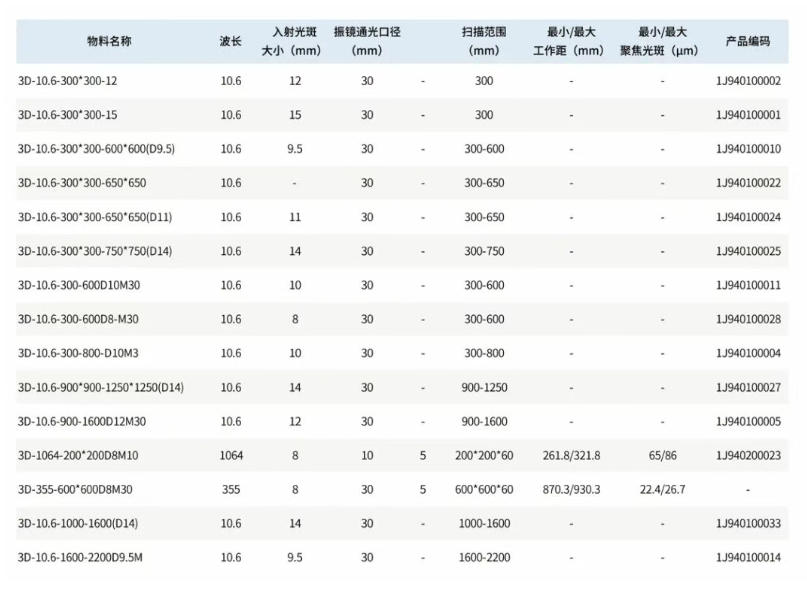

- 三维动态聚焦镜组
| 产品编号 | 型号 | 打开列表 | 货期 | ||||
|---|---|---|---|---|---|---|---|
| 1J940100029 | DS7.5-10.6-400-800-M40D8 | 打开列表 | 10.6 | 8 | 40 | 7.5 | 现货 |
| 1J940100036 | DS4-10.6-450-800-M50D6.5 | 打开列表 | 10.6 | 6.5 | 50 | 4 | 现货 |
| 1J940100060 | 3D-10.6-600-1300-M30D10 | 打开列表 | 10.6 | 10 | 30 | 2.71 | 现货 |
| 1J940200023 | 3D-1064-200*200D8M10 | 打开列表 | 1064 | 8 | 10 | 1.7362 | 定制 |
| 1J940200001 | 3D-1064-600*600-15 | 打开列表 | 1064 | 10 | 30 | 20.1 | 定制 |
| 1J990200602 | DS6-1064-200-M10D7 | 打开列表 | 1064 | 7 | 10 | 6 | 定制 |
| 1J990200554 | DS5-1064-150-300-M12D7.5 | 打开列表 | 1064 | 7.5 | 12 | 5 | 定制 |
| 1J990200393 | DS3-1064-800-1200-M30+D7.5 | 打开列表 | 1064 | 7.5 | 30 | 3 | 定制 |
| 1J940400008 | DS7.7-355-200-M10D0.7 | 打开列表 | 355 | 0.7 | 10 | 7.7 | 定制 |
| 1J990200470 | DS7.5-355-200-M10D1 | 打开列表 | 355 | 1 | 10 | 7.5 | 定制 |
| 1J940400007 | DS5-355-800-M9.8D0.6-V1 | 打开列表 | 355 | 0.6 | 9.8 | 5 | 定制 |
